2. Base de datos - Proyecto de investigacion: descarga efectiva en el rio Magdalena

2.1 Selección de la base de datos¶

Se trabaja con el registro hidrológico del río Magdalena publicado por el IDEAM en su portal DHIME. El conjunto reúne las series de caudal medio diario de siete estaciones escalonadas sobre el cauce, junto con las series de transporte medio diario de sedimentos de esas mismas estaciones.

La estación objetivo es CALAMAR (código 29037020), situada en el ápice del delta. Dispone del registro más extenso del conjunto, que abarca de 1940 a 2026, y constituye la referencia habitual en los estudios de carga sedimentaria de la cuenca. Las seis estaciones restantes describen el estado del sistema aguas arriba.

2.2 Justificación del dataset¶

El registro de Calamar cubre 86 años de caudal medio diario, extensión que permite un análisis magnitud-frecuencia estable. Las siete estaciones se distribuyen desde el alto Magdalena hasta la desembocadura, lo que hace posible seguir la propagación de la onda de crecida a lo largo del cauce y estimar los tiempos de tránsito entre puntos de medición.

import numpy as np
import pandas as pd
import matplotlib.pyplot as plt
import seaborn as sns
import scipy.stats as st
import missingno as msno
import sys

sys.path.insert(0, ".")
from src.config import SEED, DATOS_CRUDOS, DATOS_PROC, ESTACION_OBJETIVO, fijar_semillas, estilo_graficos

fijar_semillas(SEED)
estilo_graficos()

# Los archivos de DHIME traen BOM al inicio y metadatos repetidos en cada fila
META = ["CodigoEstacion", "NombreEstacion", "Variable", "Parametro", "Unidad", "NivelAprobacion"]
ALIAS = {"arrancaplumas  - aut": "arrancaplumas", "puerto salgar - aut": "pto_salgar",
         "el banco - aut": "el_banco"}

def cargar(ruta):
    df = pd.read_csv(ruta, encoding="utf-8-sig", parse_dates=["Fecha"])
    valor = [c for c in df.columns if c not in META + ["Fecha"]][0]
    meta = {c: df[c].iloc[0] for c in META if c in df}
    return df[["Fecha", valor]], valor, meta

def nombrar(meta):
    n = meta["NombreEstacion"].split("[")[0].strip().lower()
    n = ALIAS.get(n, n.replace(" ", "_"))
    return n + ("_transporte" if "transporte" in meta["Parametro"].lower() else "")

series = {}
for ruta in sorted(DATOS_CRUDOS.glob("*.csv")):
    d, valor, meta = cargar(ruta)
    series[nombrar(meta)] = (d, valor, meta)

print(f"{len(series)} series cargadas")

14 series cargadas

# Inventario de lo descargado
inventario = pd.DataFrame([{
    "serie": k,
    "codigo": m["CodigoEstacion"],
    "variable": "transporte" if "transporte" in k else "caudal",
    "unidad": m["Unidad"],
    "desde": d.Fecha.min().date(),
    "hasta": d.Fecha.max().date(),
    "n": len(d),
} for k, (d, v, m) in series.items()]).sort_values(["variable", "desde"])

inventario

2.3 Diccionario de variables¶

Los archivos de DHIME vienen en formato largo, con los metadatos de la estación repetidos en cada fila.

Columna	Tipo	Unidad	Significado	Uso
`CodigoEstacion`	identificador	—	código IDEAM de la estación	metadato
`NombreEstacion`	categórica	—	nombre de la estación	nombra la serie
`Variable` / `Parametro`	categórica	—	tipo de medición	identifica la serie
`Fecha`	temporal	día	fecha de la observación	índice temporal
`Unidad`	categórica	—	`m^3/s` o `KTn/d`	metadato
`Q_MEDIA_D_m3_s`	numérica continua	m³/s	caudal medio diario	variable principal
`TR_KT_D_QS_D_kt_dia`	numérica continua	kt/día	transporte medio diario	auditado en 3.1
`NivelAprobacion`	categórica	—	`Preliminar` o `Definitivo`	indicador de calidad

Estaciones utilizadas¶

Estación	Código	Municipio	Departamento	Lat (N)	Lon (W)	Altitud (m s.n.m.)	Registro
ARRANCAPLUMAS - AUT	21237020	Guaduas	Cundinamarca	5,2024	−74,7276	222	1934-2014
PUERTO SALGAR - AUT	23037010	Puerto Salgar	Cundinamarca	5,4697	−74,6622	168	1937-2026
TRES CRUCES	25027640	Achí	Bolívar	8,7031	−74,5173	31	1974-2026
EL BANCO - AUT	25027020	El Banco	Magdalena	8,9925	−73,9694	29	1972-2026
SAN ROQUE	25027320	El Banco	Magdalena	9,0716	−74,1572	24	1972-2025
COYONGAL	25027930	Magangué	Bolívar	8,9151	−74,4855	20	1975-2026
CALAMAR	29037020	Calamar	Bolívar	10,2440	−74,9147	8	1940-2026

Coordenadas en grados decimales, sistema WGS 84. Fuente: Catálogo Nacional de Estaciones del IDEAM, consultado el 30 de septiembre de 2026.

El gradiente altitudinal, que va de 222 m s.n.m. en Guaduas a 8 m en Calamar, ordena las estaciones a lo largo del cauce. El capítulo 3 emplea ese orden para contrastar los tiempos de tránsito estimados a partir de las series de caudal.

2.4 Estructura de los datos¶

La unidad de observación es el día en la estación Calamar y el nivel de agregación es diario. Se trata de una serie de tiempo multivariada en la que las estaciones de aguas arriba actúan como covariables del mismo sistema físico. Las entidades independientes se reducen a una sola cuenca, de modo que el número de filas sobreestima el tamaño efectivo de muestra a causa de la autocorrelación temporal que documenta el capítulo 3.

# Tabla ancha sobre el calendario completo de la estacion objetivo.
# Reindexar deja los huecos visibles como NaN.
caudales = {k: v for k, v in series.items() if "transporte" not in k}

tabla = None
for nombre, (d, valor, m) in caudales.items():
    s = d.rename(columns={valor: nombre})
    tabla = s if tabla is None else tabla.merge(s, on="Fecha", how="outer")

obj = caudales[ESTACION_OBJETIVO][0]
calendario = pd.date_range(obj.Fecha.min(), obj.Fecha.max(), freq="D")
df = tabla.set_index("Fecha").reindex(calendario).rename_axis("fecha").reset_index()

ESTACIONES = [c for c in df.columns if c != "fecha"]
print(f"Periodo: {df.fecha.min():%Y-%m-%d} a {df.fecha.max():%Y-%m-%d}")
print(f"Filas: {len(df):,}   Estaciones: {len(ESTACIONES)}")
df.head()

Periodo: 1940-07-23 a 2026-09-24
Filas: 31,475   Estaciones: 7

2.5 Tamaño de la muestra¶

n, p = df.shape
print(f"Observaciones (n):  {n:,}")
print(f"Variables (p):      {p}")
print(f"Relación n/p:       {n/p:,.0f}")
print(f"Mínimo de 20.000:   {'cumple' if n >= 20_000 else 'no cumple'}")
print()
print("Entidades independientes: 1 (una sola cuenca).")
print("La autocorrelación temporal reduce el tamaño efectivo de muestra muy por debajo de n.")

Observaciones (n):  31,475
Variables (p):      8
Relación n/p:       3,934
Mínimo de 20.000:   cumple

Entidades independientes: 1 (una sola cuenca).
La autocorrelación temporal reduce el tamaño efectivo de muestra muy por debajo de n.

2.6 Calidad de los datos¶

2.6.1 Valores faltantes¶

Mecanismo	Significado	Manifestación en datos fluviales
MCAR	falta completamente al azar	fallas puntuales del instrumento
MAR	la falta depende de otras variables observadas	huecos concentrados en ciertas estaciones o épocas
MNAR	la falta depende del valor no observado	el sensor se pierde durante la crecida extrema

Si los huecos se concentraran en aguas altas, el mecanismo sería MNAR y la estimación de la descarga efectiva quedaría sesgada a la baja, porque faltarían precisamente los caudales que más sedimento transportan. La hipótesis se contrasta a continuación.

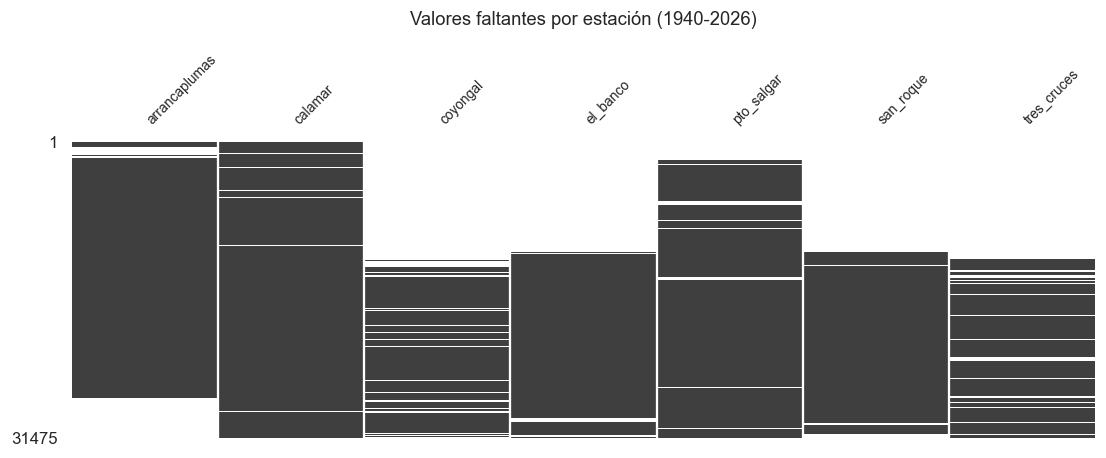

fig, ax = plt.subplots(figsize=(12, 3.5))
msno.matrix(df[ESTACIONES], ax=ax, sparkline=False, fontsize=9)
ax.set_title("Valores faltantes por estación (1940-2026)", pad=18)
plt.show()

faltantes = pd.DataFrame({
    "faltantes": df[ESTACIONES].isna().sum(),
    "porcentaje": 100 * df[ESTACIONES].isna().mean(),
    "inicio": [df.loc[df[e].notna(), "fecha"].min().date() for e in ESTACIONES],
    "fin": [df.loc[df[e].notna(), "fecha"].max().date() for e in ESTACIONES],
}).sort_values("porcentaje").round(1)

faltantes

El patrón es estructural: cada estación presenta un bloque sólido de ausencia anterior a su fecha de instalación, lo que refleja la construcción progresiva de la red de monitoreo. Calamar y Puerto Salgar cubren desde 1937-1940, mientras que las restantes se incorporan entre 1972 y 1975. El mecanismo dominante es por tanto MAR, dado que la ausencia depende de la fecha, una variable observada.

El contraste siguiente verifica si además existe dependencia del propio caudal, lo que indicaría un componente MNAR.

# Los huecos dentro del periodo operativo de cada estacion,
# se concentran en aguas altas o bajas?
filas = []
for e in ESTACIONES:
    if e == ESTACION_OBJETIVO:
        continue
    ini = df.loc[df[e].notna(), "fecha"].min()
    fin = df.loc[df[e].notna(), "fecha"].max()
    sub = df[(df.fecha >= ini) & (df.fecha <= fin)]
    con = sub.loc[sub[e].notna(), ESTACION_OBJETIVO].dropna()
    sin = sub.loc[sub[e].isna(), ESTACION_OBJETIVO].dropna()
    if len(sin) < 30:
        continue
    u, pv = st.mannwhitneyu(con, sin)
    A = u / (len(con) * len(sin))
    filas.append({"estacion": e, "huecos": len(sin),
                  "Q_con_dato": con.median(), "Q_sin_dato": sin.median(),
                  "p_valor": pv, "efecto_A": A,
                  "lectura": "MNAR" if A < 0.42 else ("MCAR/MAR" if A < 0.58 else "huecos en aguas bajas")})

pd.DataFrame(filas).round(4)

2.6.2 Duplicados y validación física¶

En series diarias el duplicado crítico es la fecha repetida. Se aplican además reglas de validación física: un caudal negativo o nulo resulta imposible en un río de este orden, y un cambio de varios órdenes de magnitud entre días consecutivos indicaría un error de unidad en el registro.

print(f"Fechas duplicadas: {df.fecha.duplicated().sum()}")
print(f"Filas duplicadas:  {df.duplicated().sum()}")
print()

validacion = []
for e in ESTACIONES:
    s = df[e]
    razon = (s / s.shift(1)).replace([np.inf, -np.inf], np.nan)
    validacion.append({"estacion": e, "negativos": int((s < 0).sum()), "ceros": int((s == 0).sum()),
                       "min": s.min(), "max": s.max(),
                       "saltos_mayores_3x": int(((razon > 3) | (razon < 1/3)).sum())})

pd.DataFrame(validacion).round(1)

Fechas duplicadas: 0
Filas duplicadas:  0

2.6.3 Valores extremos¶

En hidrología los valores extremos corresponden a las crecidas, que son los eventos de mayor interés sedimentológico. Recortarlos mediante el rango intercuartílico eliminaría el objeto de estudio. El criterio aplicado distingue el extremo físicamente plausible del error de medición, y se apoya en la validación física anterior y en la distancia de Mahalanobis multivariada que desarrolla el capítulo 3 (Rousseeuw y Van Driessen, 1999).

2.6.4 Nivel de aprobación¶

El IDEAM etiqueta cada dato como preliminar o definitivo. Su distribución condiciona la confiabilidad del registro.

d_obj, _, _ = series[ESTACION_OBJETIVO]
aprob = pd.read_csv(sorted(DATOS_CRUDOS.glob("*CALAMAR*Q_MEDIA*.csv"))[0],
                    encoding="utf-8-sig", parse_dates=["Fecha"])[["Fecha", "NivelAprobacion"]]

print(aprob.NivelAprobacion.value_counts(normalize=True).round(4).to_string())
print()
print("Proporción por década:")
aprob["decada"] = aprob.Fecha.dt.year // 10 * 10
print(pd.crosstab(aprob.decada, aprob.NivelAprobacion, normalize="index").round(3).to_string())

NivelAprobacion
Preliminar    0.8957
Definitivo    0.1043

Proporción por década:
NivelAprobacion  Definitivo  Preliminar
decada
1940                  0.000       1.000
1950                  0.000       1.000
1960                  0.000       1.000
1970                  0.000       1.000
1980                  0.000       1.000
1990                  0.000       1.000
2000                  0.000       1.000
2010                  0.391       0.609
2020                  0.745       0.255

La etiqueta depende de la época y no del dato. Todo el registro anterior a 2010 figura como preliminar, y la proporción de datos definitivos alcanza alrededor del 75 % en la década de 2020, lo que refleja que el IDEAM formalizó su proceso de validación recientemente.

Se utiliza el registro completo. Restringirlo a los datos definitivos dejaría alrededor de 3.200 observaciones y descartaría setenta años de información. La decisión se declara entre las limitaciones del capítulo 5.

2.6.5 Sesgos de muestreo y representatividad¶

La red carece de cobertura espacial uniforme y se densificó a partir de los años setenta, de modo que el periodo 1940-1972 está representado únicamente por Calamar y Puerto Salgar. Las estaciones se ubican en sitios accesibles y de interés operativo, principalmente puertos y poblaciones, siguiendo criterios logísticos antes que un diseño estadístico. El sufijo AUT en el nombre de algunas estaciones indica automatización en algún momento del registro, circunstancia que puede introducir discontinuidades instrumentales.

2.7 Consideraciones éticas¶

Los datos son ambientales y agregados, de modo que no contienen información personal ni admiten reidentificación.

Un modelo mal calibrado que subestime la frecuencia de transporte dominante podría llevar a subdimensionar obras de protección en comunidades ribereñas, por lo que sus resultados requieren contraste antes de emplearse en decisiones de ordenamiento territorial.

Sobre la licencia, el portal DHIME autoriza la descarga para uso personal y no comercial pero reserva cualquier otro derecho. Este trabajo publica el procedimiento de descarga en lugar de los archivos originales, lo que preserva la reproducibilidad sin incurrir en republicación no autorizada.

2.8 Fuente y licencia¶


Entidad	IDEAM, Instituto de Hidrología, Meteorología y Estudios Ambientales
Portal	http://dhime.ideam.gov.co
Fecha de descarga	29 de septiembre de 2026
Licencia	universal, no exclusiva, de libre uso y revocable

Términos de uso, transcripción literal del portal DHIME¶

Licencia de uso: El Ideam le concede una licencia universal, no exclusiva, de libre uso y revocable en cualquier momento para:
a. Visualizar este sitio web y todo el material publicado en él mediante el uso de un ordenador o dispositivo móvil a través de un navegador web. b. Copiar y almacenar una copia de este sitio web o de todo el material publicado en él, en la memoria caché de su navegador web. c. Imprimir las páginas a través de un dispositivo físico (impresora-papel) o dispositivo virtual (impresora-pdf); siempre y cuando sea única y exclusivamente, para su uso personal y privado, que no tenga como fin un uso comercial. d. Realizar la descarga de los datos hidrometeorológicos que reposan en la base de datos del Ideam, para su uso personal y privado, que no tenga como fin un uso comercial.
Cualquier otro derecho sobre este sitio o el material publicado en él NO ESTÁ AUTORIZADO, lo que significa que todos los derechos quedan reservados.

El literal (d) cubre la descarga para uso personal, privado y no comercial, condiciones que este trabajo cumple. La cláusula final reserva los demás derechos, entre ellos la redistribución, por lo que los archivos originales quedan fuera del repositorio público. El procedimiento exacto de descarga se documenta en DESCARGA_DATOS.md (IDEAM, 2026).

# El capitulo 3 parte de esta tabla
DATOS_PROC.mkdir(parents=True, exist_ok=True)
df.to_csv(DATOS_PROC / "caudales.csv", index=False)
print(f"Guardado: {DATOS_PROC / 'caudales.csv'}  ({len(df):,} filas)")

Guardado: C:\MACHINE_LEARNING\proyecto_magdalena\datos\procesados\caudales.csv  (31,475 filas)
